Другой понимающий объяснил что должны быть шесть выводов намотанные на ножки транса а просто пайка ножек на обороте платы -это ни о чём . Просто голые ножки чтоб транс держался

В первичке достаточно 3х и 2 на выходе, что здесь и есть. А пустые ножки я просто не считаю

[soyer]

Специально подбирал драйверы с гальванической развязкой. Если я минус моста подключу к минусу выхода через кондер не окажется на выходе фаза? Не шарахнет любимую жену при поливе, взявшись, например, за батарею? В детстве прилично шарахнуло, когда детекторный приемник подключил по рекомендации автора Жукова: в качестве земли - батарея, в качестве антенны - электросеть через конденсатор 2200 ПФ.

Этот конденсатор, процентов на 90, ставится во всех импульсных источниках питания....и в компьютерах, и в телеках, и в ноутбуках....
А мужики то не знают....
Почитай про него тут http://electronix.ru/forum/lofiversion/ ... t3549.html

[iurii]

трансик от драйва .7 выводов тянутся к ножкам . Зачем столько ?

[Светочъ]

трансик от драйва .7 выводов тянутся к ножкам . Зачем столько ?

Интересный ты чел. Нахватался верхушек и теперь хочешь, что бы все могли твои ребусы разгадывать. Людям делать нечего?
Вот ты скажи, почему у двух хозяев коров пасущихся на одном лугу, молоко разной жирности.
Слабо?

[iurii]

Раз пошёл такой вечер вопросов и иногда и ответов задам ещё один мучающий меня . Про электролиты . Пишут что драйвы из за них мало живут. Как определить их состояние , допустим долго лежащих без дела годами или наоборот долго работающих ю как определить не пора заменить их ? Прибором промеряю ёмкость и старых ( нашёл такие лежавшие лет 10 как и долго проработавшие - ёмкость такая же как заявлена на оболочке . Или ёмкость это не показатель здорового кондёра ?

[DreyVim]

Схема с ГР собрана по даташиту и всего за 160р. Она на первой странице в первом посте. Нету только корректора на входе. В даташите ГР отсутствует. Так при установке конденсатора между входом и выходом убьет?

[Прочнист]

Схема с ГР собрана по даташиту и всего за 160р. Она на первой странице в первом посте. Нету только корректора на входе. В даташите ГР отсутствует. Так при установке конденсатора между входом и выходом убьет?

Корректор на входе пассивный есть. С ним PF0,85 без корректора около 0,6.
В датащите на 3126 все нарисовано - 3 обмотки, значит есть ГР.
Между землями ставится кондер 1нФ Y1, при такой емкости может дернуть, но не убъет. Если поставите 4,7нФ - дернет уже куда круче (при пробое, разумеется)
7 выводов, это потому что первичка разделена на 2 части, поэтому на нее 3 вывода, 2 на вторичку и 2 на питающую. Итого 7

[ivdor]

Раз пошёл такой вечер вопросов и иногда и ответов задам ещё один мучающий меня . Про электролиты . Пишут что драйвы из за них мало живут. Как определить их состояние , допустим долго лежащих без дела годами или наоборот долго работающих ю как определить не пора заменить их ? Прибором промеряю ёмкость и старых ( нашёл такие лежавшие лет 10 как и долго проработавшие - ёмкость такая же как заявлена на оболочке . Или ёмкость это не показатель здорового кондёра ?

Вопрос не совсем по теме.
Но все же - есть такой ESR-метр. Есть отдельные приборы, есть самодельные приставки к обычным мультиметрам.
Грубо говоря, у конденсаторов есть зависимость внутреннего/эквивалентного/ сопротивления от его емкости и напряжения. Если большое отклонение от табличного значения - не использовать Или в низкочастотных устройствах

[Invisible_Light]

http://www.radiodevices.ru/esr/esr4.htm
Не знаю, насколько точно измеряет, но моментально. Сразу показывает ёмкость в мкФ и сопротивление в Омах.
На обратной стороне корпуса есть таблица для сверки измеренного значения.

[Прочнист]

Есть и попроще:
http://ru.aliexpress.com/item/new-finis ... 775ebc4fbd

[kulibin]

Да вы сами где-то писали про те матрицы в ваших светильниках, что они при -20°С работали, а при -40 дохли. Это урок Прочнисту, что разные исполнения полупроводников не зря делаются.

Нет, такого не было. Что-то вы путаете. Впрочем, неважно, мысль понятна, и логика в ней есть.

[0Hz_DC_only]

Нет, такого не было.

Нашёл, вот тут и ниже: vsakkaa-xren-t432-3945.html#p173887
Только про -40 я неправильно вспомнил.

На обратной стороне корпуса есть таблица для сверки измеренного значения.

На форуме радиокот есть резиново-вечная тема "адекватность таблиц ESR", где их минимум 10 версий разных, а 20 разных приборов показывали "погоду на Марсе", невзирая на даташиты

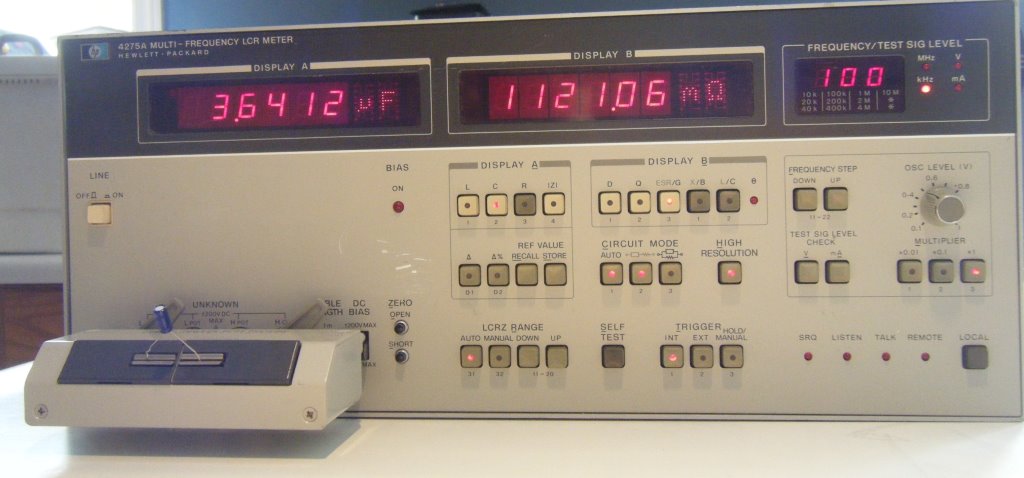

Килобаксовые (HP 4275A - $1995 used) и четырёхпроводные с выбором частоты измерений более-менее совпадали между собой.

[DreyVim]

В продолжение поднятого мной вопроса. По другому разместил драйверы, разнес их и алюминиевые каркасы светильников на некоторое расстояние друг от друга. Вроде работают пять штук на два светильника, но чуть-чуть потрескивают.

[Leonid06]

Почитай про него тут http://electronix.ru/forum/lofiversion/ ... t3549.html

Глянул ссылку - умник шунтирует Y1/Y2-конденсатор резистором 1 МОм

[Прочнист]

Ну и пускай себе шунтирует
