300 Лм на цоколе W5W, возможно?

Освещаем наш любимый пепелац

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 01 дек 2014, 21:42

PaYAlnik писал(а):
Struzhkin писал(а):кукуруза светит во все стороны, а тебе нужно конкретно в сторону салона. Если бы все 5050 в одну сторону светили, было бы гораздо светлее.

Бывают у них "тёплые" платы 5050. Я себе такие поставил, 16 диодов. Синюшные в салон для освещения в жизнь бы не поставил.

вот как раз теплые - краснозеленые. вроде как тепло, но свет неприятный, видимо CRI низкий.
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 01 дек 2014, 21:44

garinpp писал(а):А вот такое не пробовали?
http://www.mtflight.com/static257.xhtml

цена около 900 руб.
Технические характеристики:
- рабочее напряжение 12В (DC 11-16V);
- мощность 3Вт х2;
- номинальный рабочий ток 220mA;
- яркость 270lm (90lm/w) x2;
- цветовая температура 4500К белый;
- угол рассеивания 240 градусов;
- рабочая температура от -35С до +50С;
- габаритный размер 10х26х4мм.
Гарантия 1 год.
Сделано в Корее.

попадались как то на глаза, также в инете, но в живую как светят никогда не видел. COB как никак....
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение PaYAlnik » 02 дек 2014, 03:04

GeeGun писал(а):вот как раз теплые - краснозеленые. вроде как тепло, но свет неприятный, видимо CRI низкий.

Видимо, нам разные чипы попадались.
PaYAlnik
Светильник
Светильник

Сообщений: 89
Зарегистрирован: 20 апр 2014, 17:18
Благодарил (а): 9 раз.
Поблагодарили: 2 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 02 дек 2014, 03:09

PaYAlnik писал(а):
GeeGun писал(а):вот как раз теплые - краснозеленые. вроде как тепло, но свет неприятный, видимо CRI низкий.

Видимо, нам разные чипы попадались.

вполне возможно, китайцы их тоннами делают. что там за люминофор, какие цифры на выходе, никто не знает.
пока еще взял 5730 на опыты, пишут новые(биновка), натурал вайт, кри заявлен 80. ну посмотрим, что приедет. ::D
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 04 дек 2014, 00:17

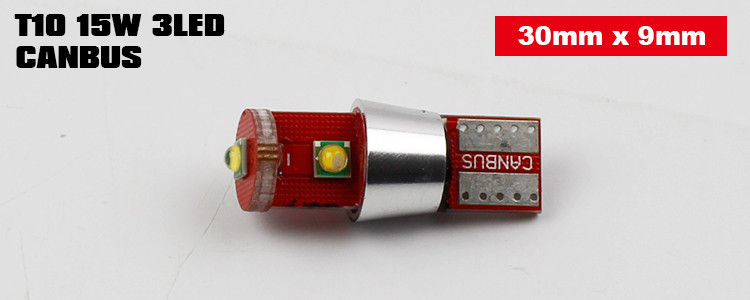

буквально сегодня пришли такие зверьки - Изображение

светят достаточно ярко, устраивает. греется в основном часть, что под юбкой. скорее всего там обычный резистор.
данная конфигурация лампы не совсем подходит для полноценного использования в моем случае. нужны СД только на одной стороне.

то есть изготовив новые платы, сделав правильное охлаждение, и впаяв нужную биновку XPG или XPE(и те и другие уже едут) думаю получится именно то, искомое. :o
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение grif66 » 04 дек 2014, 11:58

это ж сколько денег это сокровище стоит то? Ток меряли? 15ватт это суммарная максимальная мощность установленных диодов, никак не реальная мощность лампы))
Может для вашей цели лучше взять 3вт яичницу? Запитать ее током около 200ма и будет достаточно и греться сильно не будет, но радиатор все равно нужен.
"Эх, повысохла Русь, что силой, что разумом.....мельчает народ.....перевелись богатыри...." Али нет?
Аватар пользователя
grif66
Искра знания
Искра знания

Сообщений: 585
Зарегистрирован: 05 май 2013, 23:28
Откуда: Екатеринбург
Благодарил (а): 4 раз.
Поблагодарили: 62 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 04 дек 2014, 12:39

500р за пару.
да, конечно, нету там 15вт.
ток от 12 вольт - 170ма)
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 06 дек 2014, 04:53

вот что оказалось внутри этих поделок на красном pcb

блестяшка - на поверку простая пластмасса, залито под ней каким то герметиком резиновым. изначально не нравился сильный нагрев - китайцы как всегда отжигают) 123fun
покрутил на ИП , на 10,5В и света хватает и нагрев незначительный. глядя на pcb можно ли что-нибудь тут "подкрутить" для уменьшения тока? хоть в габариты определить, если раньше не разберу :roll:
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение Invisible_Light » 06 дек 2014, 10:06

Попробуйте заменить резистор на бОльший. Увеличится падение на нём напряжения, уменьшится проходящий ток.
Invisible_Light
Scio me nihil scire
Scio me nihil scire

Сообщений: 6012
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 968 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 06 дек 2014, 10:24

да наверное так и попробую. сейчас 1вт смд там впаян. по рукой таких нет, придётся из 1206 набирать
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение Invisible_Light » 06 дек 2014, 11:14

Можно сначала припаять обычный резистор с выводами на время подбора по току и нагреву диодов и резистора. Уже потом паять сэндвич из SMD резисторов.
Invisible_Light
Scio me nihil scire
Scio me nihil scire

Сообщений: 6012
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 968 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 06 дек 2014, 23:26

2 ома выпаял, 100 ом запаял. ток уменьшился в три раза - нагрев ничтожный.
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение grif66 » 07 дек 2014, 21:55

теперь надо потестить на предмет ошибки эбу, может появиться при такм высоком сопростивлении.
"Эх, повысохла Русь, что силой, что разумом.....мельчает народ.....перевелись богатыри...." Али нет?
Аватар пользователя
grif66
Искра знания
Искра знания

Сообщений: 585
Зарегистрирован: 05 май 2013, 23:28
Откуда: Екатеринбург
Благодарил (а): 4 раз.
Поблагодарили: 62 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение GeeGun » 07 дек 2014, 23:39

возможно, но это будет видно только через сканер.
тк на информационном дисплее на панели ошибка не высвечивается.
ps, "экономия с каждой лампы" 0,3 А получилась. только габаритных огнях можно сэкономить 1,8а)) ну это так - мысли вслух.
pss. а XP-E и XP-G для опытов пока еще едут...
Аватар пользователя
GeeGun
Светильник
Светильник

Сообщений: 53
Зарегистрирован: 30 ноя 2014, 14:30
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.

Re: 300 Лм на цоколе W5W, возможно?

Сообщение dimm5 » 08 дек 2014, 11:26

Салонный свет на ошибки не тестируется. А вот замена ламп подсветки номера вызвала ошибку в БК, вернее надпись о необходимости проверки лампочки подсветки. Пришлось повесить параллельно родную лампочку и спрятать её в двери багажника.
dimm5
Прожектор
Прожектор

Сообщений: 108
Зарегистрирован: 01 июл 2010, 00:05
Откуда: Владимир
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.
