помогите распознать проблему

Освещаем наш любимый пепелац

Re: помогите распознать проблему

Сообщение ivdor » 24 июн 2014, 16:40

1. Попробуй диоды проверить не тестером, а 2мя пальчиковыми батарейками.
2. Резистор проверяется тестером - режим "омега" - "2К" или "200" (обычно на тестере "часов на 7" расположен). Должно в обоих случаях показать 180 или рядом.

Схема на самом деле простая - красный и зеленый провода через диоды это питание - регулируется яркость где-то ранее. Можно использовать только красный и черный провода.
Значит и проблема ограничивается: два белых провода, три диода, один резистор.
Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..

За это сообщение автора ivdor поблагодарил:
Proizvoditel (25 июн 2014, 09:29)
Аватар пользователя
ivdor
Scio me nihil scire
Scio me nihil scire

Сообщений: 3851
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 17:00

резистор показывает 0.02 и 0.20 в зависимости от положения омеги (20k и 200k) в положении просто 200 и 2000 показывает 180 получается что он в порядке
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 17:03

все подходящие провода к этим трём диодам проверил там все работает - косяк в связке этой из трех диодов точно
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 17:31

диоды решил проверить компьютерным блоком питания соединил красный и черный провода - два светика спалилось (хотя там всего 5в вроде)
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 17:39

ну что диоды чтоль я не правильно впаял ? что ещё смотреть не знаю
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение Связист » 24 июн 2014, 20:54

seebox писал(а):диоды решил проверить компьютерным блоком питания соединил красный и черный провода - два светика спалилось (хотя там всего 5в вроде)

А вот это вы погорячились: комповый блок выдает сумасшедший ток, видимо им и пожгло светики. Двумя последовательно соединёнными батарейками надо было - у них внутреннее сопротивление велико (особенно, у китайских ;) ), оно ток ограничит.
А проверяли вы новые, трёхкристалльные светики? Интересно, как там кристаллы соединены - последовательно, или параллельно? Визуально не определить?
Связист
Scio me nihil scire
Scio me nihil scire

Сообщений: 2080
Зарегистрирован: 08 янв 2012, 20:33
Откуда: Ангарск
Благодарил (а): 24 раз.
Поблагодарили: 45 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 21:21

во всяком случае я не определю как там они эти кристалы соединены, какая-то задница, взял минусовой провод подал на первый негорящий диод - он загорелся - все остальные потухли
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение vadimka » 24 июн 2014, 22:07

Попробуй взять карандаш и спокойно изобразить схему на бумажке
Аватар пользователя
vadimka
Scio me nihil scire
Scio me nihil scire

Сообщений: 5121
Зарегистрирован: 10 окт 2010, 22:38
Откуда: Чуйская долина -- Норд - Рейн-Вестфалия (Рур гебит) Germany,Wesel
Благодарил (а): 224 раз.
Поблагодарили: 172 раз.

Re: помогите распознать проблему

Сообщение seebox » 25 июн 2014, 00:10

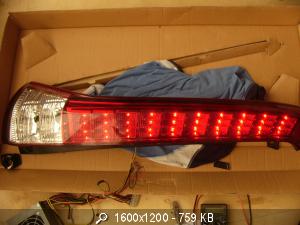

чёт там походу тайваньцы накосячили с заводу начал провода перепаивать на свой лад и наконец-то все зажглись и новые горят так же по яркости как штатные, но только в режиме стоп, в режиме габарит 9 диодов горят ярко и 21 очень тускло, наверно ещё надо будет по паять проводки методом тыка,
вот так похоже мой дебилизм и не знание в диодах здесь не истинная причина и это уже немножко радует, буду дальше гадать теперь с габаритом
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение seebox » 25 июн 2014, 00:13

vadimka писал(а):Попробуй взять карандаш и спокойно изобразить схему на бумажке

понимаешь у меня сильное не желание резать полностью фонарь - поэтому какая там схема можно только догадаться
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение ivdor » 25 июн 2014, 01:28

seebox писал(а):чёт там походу тайваньцы накосячили с заводу начал провода перепаивать на свой лад и наконец-то все зажглись и новые горят так же по яркости как штатные, но только в режиме стоп, в режиме габарит 9 диодов горят ярко и 21 очень тускло, наверно ещё надо будет по паять проводки методом тыка,
вот так похоже мой дебилизм и не знание в диодах здесь не истинная причина и это уже немножко радует, буду дальше гадать теперь с габаритом


А рабочий экземпляр проверял в "габарите" ?
И что за авто ?
Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..
Аватар пользователя
ivdor
Scio me nihil scire
Scio me nihil scire

Сообщений: 3851
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.

Re: помогите распознать проблему

Сообщение seebox » 25 июн 2014, 07:41

ivdor писал(а):
seebox писал(а):чёт там походу тайваньцы накосячили с заводу начал провода перепаивать на свой лад и наконец-то все зажглись и новые горят так же по яркости как штатные, но только в режиме стоп, в режиме габарит 9 диодов горят ярко и 21 очень тускло, наверно ещё надо будет по паять проводки методом тыка,
вот так похоже мой дебилизм и не знание в диодах здесь не истинная причина и это уже немножко радует, буду дальше гадать теперь с габаритом


А рабочий экземпляр проверял в "габарите" ?
И что за авто ?

всё габарит заработал как надо


самый прикол вро де бы то что провода я вернул на место и заработало, позже сравню с схемкой как было и как я напаял - мистика прям

рабочий экземпляр конечно проверял, вы мне подскажите какие параметры на тестере промерить силу тока диодов кажется - сравнить хочу нормальный фонарь и деланный.

авто датсун серена

seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение George » 25 июн 2014, 12:30

Стопудово непропай или микротрещина - перепаял и все заработало, а с учетом перепутанных местами щупов на тестере еще и запутался с измерениями. Черный щуп всегда в нижнем гнезде - он минус. Для напряжения красный в среднем гнезде, а для тока в верхнем - это плюс. для проверки потребления фары щупы в разрыв питания (режим "10А" и красный в верхнем гнезде). Только щупы надежно соединить с проводами (крокодилы, колодки, хорошо обмотать ), а потом включать габариты или стопы.

За это сообщение автора George поблагодарил:
seebox (25 июн 2014, 12:37)
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1721
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепр
Благодарил (а): 10 раз.
Поблагодарили: 122 раз.

Re: помогите распознать проблему

Сообщение seebox » 25 июн 2014, 12:43

собственно спасибо собравшимся.
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.
