помогите распознать проблему

Освещаем наш любимый пепелац

Re: помогите распознать проблему

Сообщение ivdor » 18 июн 2014, 00:12

George писал(а):чет у меня смутные подозрения, что не в светиках дело (они же еле-еле светятся. Что, так деградировали 2 из 3?). думаю, что надо искать причину в развязке стоп-габариты - нужна схема. Хотя, может я и не прав...


Не, это как раз довольно частое явление (если не перегорание проводника) - при "пробое" почему-то возрастает сопротивление диодов - соответственно ток в цепи резко уменьшается.
Во всяком случае такое было при долговременном перегреве. А если током хорошо шарахнуть - горят проводники.
Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..
Аватар пользователя
ivdor
Scio me nihil scire
Scio me nihil scire

Сообщений: 3849
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.

Re: помогите распознать проблему

Сообщение vadimka » 18 июн 2014, 00:15

У меня как-то было такое когда одноваттник на токе в 100мА светил вполне нормально, а при повышении примерно до 250 скачком уходил в еле заметное свечение. Причем окончательно не дох, потом опять восстанавливался! ::D
ЗЫ Пути господни неисповедимы (с) ;)
Аватар пользователя
vadimka
Scio me nihil scire
Scio me nihil scire

Сообщений: 5067
Зарегистрирован: 10 окт 2010, 22:38
Откуда: Чуйская долина -- Норд - Рейн-Вестфалия (Рур гебит) Germany,Wesel
Благодарил (а): 220 раз.
Поблагодарили: 163 раз.

Re: помогите распознать проблему

Сообщение George » 18 июн 2014, 00:19

УсЁ магёт быть.
Тогда просьба к seebox отписаться о результате. Аж цикаво стало!
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1485
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: помогите распознать проблему

Сообщение seebox » 18 июн 2014, 09:54

George писал(а):Кстати, а эта тройка перестала гореть резко или тухла постепенно?

вообще их по факту не видно что они горят, видно стало когда разобрал, по схема вразумительно сказать не смогу ибо уж очень не охото резать весь фонарь, диодов 30ть штук те что не работают являются первыми идущими в цепи, как они сгорели и работали ли когда либо вообще сказать не могу ибо брал в японии уже с этим недочётом! на проводах питания какие-то резисторы или стабелизаторы по вашему, но раз все остальные линейки работают так как надо значит причина не в них мне кажется, т.е повторяю не работает первая линейка от питания состоящая из 3х диодов все последующие работают исправно. Фонарь склеен спец клеем не бутил жвачка поэтому феном не разбирается, а паяльнико не охото резать это уж самый последний вариант
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение seebox » 18 июн 2014, 10:18

George писал(а):УсЁ магёт быть.
Тогда просьба к seebox отписаться о результате. Аж цикаво стало!

обязательно отпишусь, только вот время появится доползти в магазин за диодами, отличный у вас форум как напишу всегда есть какие либо ответы !
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение grif66 » 18 июн 2014, 11:34

ну судя по фото возможно у вас схема включения 3 диода последовательно с резистором, и таких веток 10шт параллельно. Если будете менять пираньи, то меняйте сразу все 3 в ветке, которая не горит. Видимо был перегрев диодов и накрываться они начали все, но какие то решили сделать кирдык раньше. ПОэтому если замените только неисправные, после недолгой работы сгорит тот, который не меняли. Пираньи бывают 3мм и 5мм, скорее всего у вас 5мм. Можно заказать на ебэй от 10шт, можно поискать в радиомагазинах. Ну и проверьте сопротивление смд резистора в ветке. На нем должны быть написаны циферки величины сопротивления. Показания прибора должны быть соответствующими.
"Эх, повысохла Русь, что силой, что разумом.....мельчает народ.....перевелись богатыри...." Али нет?

За это сообщение автора grif66 поблагодарил:
seebox (19 июн 2014, 14:52)
Аватар пользователя
grif66
Искра знания
Искра знания

Сообщений: 568
Зарегистрирован: 05 май 2013, 23:28
Откуда: Екатеринбург
Благодарил (а): 4 раз.
Поблагодарили: 61 раз.

Re: помогите распознать проблему

Сообщение seebox » 19 июн 2014, 14:54

чёт в радиодеталях оказались только самые простые двух контактные диоды, заказал в воскресенье обещали превезти 5мм пиранью красную - буду пробовать
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение vadimka » 19 июн 2014, 16:15

Да собственно "пиранья" это всего лишь название корпуса, который ничуть не лучше обычного 3-5 мм. И кристаллы там стоят подобные
Аватар пользователя
vadimka
Scio me nihil scire
Scio me nihil scire

Сообщений: 5067
Зарегистрирован: 10 окт 2010, 22:38
Откуда: Чуйская долина -- Норд - Рейн-Вестфалия (Рур гебит) Germany,Wesel
Благодарил (а): 220 раз.
Поблагодарили: 163 раз.

Re: помогите распознать проблему

Сообщение seebox » 19 июн 2014, 17:25

vadimka писал(а):Да собственно "пиранья" это всего лишь название корпуса, который ничуть не лучше обычного 3-5 мм. И кристаллы там стоят подобные

меня смутил такой примитив что у обычных две ноги, а у этих чатыры - вот я и испугался не взял обычные
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение vadimka » 19 июн 2014, 19:46

Ты эти "пираньи" посмотри через лупу. У них тоже два вывода, только как-бы по две ноги на вывод
Аватар пользователя
vadimka
Scio me nihil scire
Scio me nihil scire

Сообщений: 5067
Зарегистрирован: 10 окт 2010, 22:38
Откуда: Чуйская долина -- Норд - Рейн-Вестфалия (Рур гебит) Germany,Wesel
Благодарил (а): 220 раз.
Поблагодарили: 163 раз.

Re: помогите распознать проблему

Сообщение seebox » 19 июн 2014, 22:52

значит я немного ступил
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение vadimka » 20 июн 2014, 00:32

Не ошибается только тот, кто ничего не делает (с)
Аватар пользователя
vadimka
Scio me nihil scire
Scio me nihil scire

Сообщений: 5067
Зарегистрирован: 10 окт 2010, 22:38
Откуда: Чуйская долина -- Норд - Рейн-Вестфалия (Рур гебит) Germany,Wesel
Благодарил (а): 220 раз.
Поблагодарили: 163 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 12:57

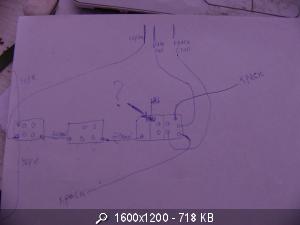

блин перепаял новыми не работает, диоды рабочие от родных отличаются под оптикой три кристалла у родных по одному, через тестер родные ярче горят, выпаянные родные проверил работают всё таки два один не работает у не рабочего обнаружил треснутый корпус, возможно повредил его при выпаивание зарисовал схемку не знаю понятно будет нет


вообщем все по прежнему три новых диода не горят
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение seebox » 24 июн 2014, 13:21

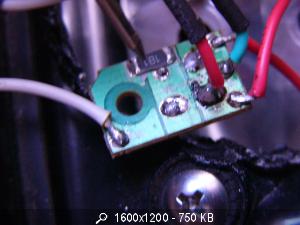

что за черная штучка на плате может оно сгорело?

чем её заменить?

seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите распознать проблему

Сообщение George » 24 июн 2014, 15:43

"черная штучка" это резистор на 180 Ом. "Схема" ни хрена не понятная.
Может методом научного тыка пробовать, что не так: 1. включаем габариты - тестером пробуем, что и куда приходит на рабочих ветках, а потом на нерабочей ищем где обрывается; 2. включаем стоп - и делаем по методе описанной в п.1.
Извини, на большее, пока фантазия не работает.
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1485
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.
