led audi a4 new

Освещаем наш любимый пепелац

led audi a4 new

Сообщение seebox » 08 ноя 2013, 11:38

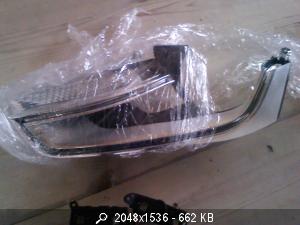

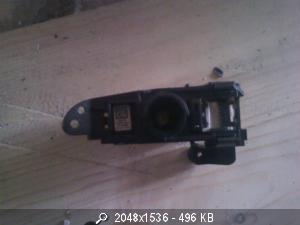

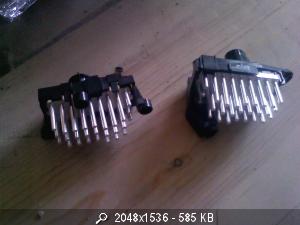

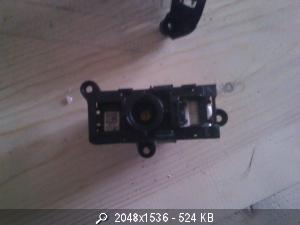

собственно на руках диоды с самой новой четвёрки, в этот раз в место стандартной линейки из 14 диодов в качестве дрл используется только два, но с мощным охлаждением, в качестве отрожателя использована полоска как в бмв ангельские глазки по такому же принципу реализовано только ярче.




Драйвера естественно нет, но больше вопрос как-бы в том мож кто знает что это за диоды, понятно что достаточно мощные и самое главное можно ли им подобрать реф для дальнего хочу попробовать?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: led audi a4 new

Сообщение George » 09 ноя 2013, 15:46

seebox писал(а):Драйвера естественно нет, но больше вопрос как-бы в том мож кто знает что это за диоды, понятно что достаточно мощные и самое главное можно ли им подобрать реф для дальнего хочу попробовать?

а не маловато ли будет для дальнего светиков от ДРЛ?
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1488
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: led audi a4 new

Сообщение seebox » 09 ноя 2013, 18:03

George писал(а):
seebox писал(а):Драйвера естественно нет, но больше вопрос как-бы в том мож кто знает что это за диоды, понятно что достаточно мощные и самое главное можно ли им подобрать реф для дальнего хочу попробовать?

а не маловато ли будет для дальнего светиков от ДРЛ?

да я больше для экспериментов короче зажарил я вчера одну пару

http://www.hidplanet.ru/forum/viewtopic.php?f=7&t=4166
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: led audi a4 new

Сообщение George » 09 ноя 2013, 18:31

Да я там смотрю периодически.
А может лучше экспериментировать более конкретно? Например, XML, MKR или MTG2 с узкоградусным рефлектором или рефлектор + линза. Хотя, XML будет тоже маловато.
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1488
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: led audi a4 new

Сообщение seebox » 09 ноя 2013, 19:22

А может лучше экспериментировать более конкретно? Например, XML, MKR или MTG2 с узкоградусным рефлектором или рефлектор + линза. Хотя, XML будет тоже маловато.
а видео есть как оно светит?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: led audi a4 new

Сообщение George » 09 ноя 2013, 19:59

XML – фонарики с ним. Варианты разнообразнейшие и целая куча рефлекторов и коллиматоров.
Для MTG где-то видел в продаже.
Для MKR рефлекторов пока не видел. Как вариант дешевые фонарики с эммитерами, правда, надо немножко рассверлить.
Именно под автосвет решил делать самостоятельно, поэтому конкретней не подскажу. Может кто то из форумчан чего подскажет...
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1488
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: led audi a4 new

Сообщение seebox » 09 ноя 2013, 20:23

George писал(а):XML – фонарики с ним. Варианты разнообразнейшие и целая куча рефлекторов и коллиматоров.
Для MTG где-то видел в продаже.
Для MKR рефлекторов пока не видел. Как вариант дешевые фонарики с эммитерами, правда, надо немножко рассверлить.
Именно под автосвет решил делать самостоятельно, поэтому конкретней не подскажу. Может кто то из форумчан чего подскажет...

даже не знаю по опыту лучшие диодные фары проигрывают штатному ксенону чуть ли не в два раза поэтому наверно разумнее диоды не сувать дальше дрл я просто хотел потестить то что было под рукой
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: led audi a4 new

Сообщение George » 09 ноя 2013, 20:32

Светодиоды это болезнь! Именно поэтому и пытаемся впихнуть невпихуемое! ::D
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1488
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: led audi a4 new

Сообщение seebox » 14 ноя 2013, 16:48

запустил от компьютерного блока подал 3.3v,свет через простенький коллиматор, светит не ярче одного тигуановского как показалось может больше подать?
Распиновка зелёный провод+ жёлтый -


seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: led audi a4 new

Сообщение George » 14 ноя 2013, 17:21

Лучше выложи, пожалуйста, фотки диода крупным планом, может кто-нибудь узнает «зверька в лицо» и тогда будет понятно, как его можно гонять.
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1488
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: led audi a4 new

Сообщение vtral » 14 ноя 2013, 18:21

И подавать нужно не напряжение, а ТОК.
БП компьютерный по линии 3,3 Вольта может выдать много много Ампер тока, запросто можно выпалить диод.
Троллей игнорирую. Пусть дохнут с голода.

За это сообщение автора vtral поблагодарил:
seebox (14 ноя 2013, 19:25)
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: led audi a4 new

Сообщение George » 14 ноя 2013, 18:40

В принципе, производитель уже рассчитал радиатор, поэтому можно и методом «научного тыка».
Я сделал бы так: выставил 4в и регулировал ток шагом 0.1А через 15 мин., проверяя радиатор, пока он не станет горячим. Но если я правильно понял, то светика 2 на радиаторе, а следственно, необходимо включать сразу 2, чтоб проверить систему.

За это сообщение автора George поблагодарил:
seebox (14 ноя 2013, 19:26)
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1488
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: led audi a4 new

Сообщение seebox » 14 ноя 2013, 19:24

George писал(а):В принципе, производитель уже рассчитал радиатор, поэтому можно и методом «научного тыка».
Я сделал бы так: выставил 4в и регулировал ток шагом 0.1А через 15 мин., проверяя радиатор, пока он не станет горячим. Но если я правильно понял, то светика 2 на радиаторе, а следственно, необходимо включать сразу 2, чтоб проверить систему.

спасибо за рекомендацию, на плате светик один 3.5мм чуть позже выложу фото зверя крупным планом, как только фотоаппарат достану.
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: led audi a4 new

Сообщение seebox » 15 ноя 2013, 18:27

подал 5в засветил ощутимо ярче, позже замерию температуру радиатора ибо греется

режим свечение просто кристалла диода беспорядочно


ну я с лопатой и граблями в руке его сфокусировал
причём можно собрать как широкий луч так и узкий естественно разной степенью интенсивности

seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.
