помогите подобрать драйвер на светодиодные поворотники

Освещаем наш любимый пепелац

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 11 июл 2013, 15:53

seebox писал(а):горят оба от одного драйвера, драйвер не греется

Значит это не драйвер, а стабилизатор напряжения. Тогда второй драйвер не нужен, достаточно и одного.
Плюсы диодов запитать от драйвера-стабилизатора, а минус подавать от реле поворотов напрямую или через обычное автомобильное реле- инвертор плюса на минус.
У меня так фары включены на Субаре. Плюс постоянный, а минуса на фары идёт через реле-инвертор управляемое от переключателя фар.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 11 июл 2013, 16:13

seebox писал(а): к диоду не могу зацепится слишком маленькие, замыкают при попытке измерения мультиметром.

на плате они сидят вот так - они шестилапые

На фото при большом увеличении хорошо видно параллельное включение всех диодов через 1 и 2 верхние контакты если считать слева направо. Мощность каждого около 0.3-0.5 ватта, может немного больше. Напряжение 2.5 или 3.5 вольта, точнее надо просто измерить.
На самих диодах мерить необязательно, достаточно на проводах выхода от стабилизатора напряжения. При желании можно к щупам мультиметра прикрутить медные тонкие проволочки. На один раз померить хватит.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 11 июл 2013, 19:11

Господа прошу сильно не пинать вот чего на мерил

мультиметр в положении 10А
провода прикурены в гнёздах 10adc и com

замер на плюсовом выходе драйвера или стабилизатора:
первая секция показания 0,11
вторая секция показания 0,08-0,09 (колеблитцо)
обе секции 0,18-0,19

замер на минусовом выходе драйвера или стабилизатора:
первая секция показания 0,11
вторая секция показания 0,09
обе секции 0,19

далее на контактах v и com переключатель в режиме 20 dcv
замер на плюсовом выходе драйвера или стабилизатора:
первая секция показания 6,24
вторая секция показания 6,34
обе секции 6,81

далее на контактах v и com переключатель в режиме 20 dcv
замер на минусовом выходе драйвера или стабилизатора:
первая секция показания 6.15
вторая секция показания 6.24
обе секции 6.77-6.50 (колеблитце сверху вниз)

Надеюсь понятно всё?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 11 июл 2013, 19:24

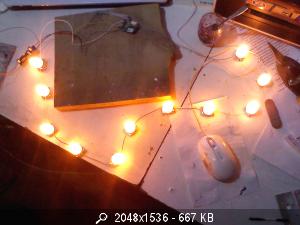

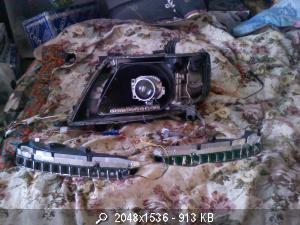

для сравнения включил тигуановскую линейку дрл

seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 11 июл 2013, 19:31

ещё на этом драйвере/стабилизаторе есть болт который наверно отвечает за регулировку чего-либо. Это уже хозяин данного девайса мне подсказал сам бы не догадался его цитата
там есть переменник под часовую отвертку...им можно менять напругу...так что могешь попробовать с вольтметром поиграть с драйвером:)
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 12 июл 2013, 05:30

seebox писал(а):Господа, прошу сильно не пинать. Вот что намерил.
Мультиметр в положении 10А, провода вставлены в гнёздах 10adc и com.
Замер тока на разрыве плюсового выхода драйвера или стабилизатора:
первая секция- показания 0,11, вторая секция- показания 0.09, обе секции- 0,19 В.
Далее на контактах v и com переключатель в режиме 20 dcv.
Замер на плюсовом выходе драйвера или стабилизатора:
первая секция показания 6.24 В, вторая секция показания 6.34 В, обе секции 6.8 В.

Ну вот наконец-то. Оказалось что мерить ток и напряжение совсем не страшно.
Выводы.
На второй секции один из диодов неисправный.
Мощность секций около 0.7 Ватт. Один диод мощностью около 110 мВатт. Включены диоды вероятно по 2 шт последовательно в 3 параллельные группы.
Или второй вариант по три диода последовательно в 2 пераллельные группы.
Или третий вариант 6 диодов параллельно с гасящими сопротивлениями.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 12 июл 2013, 08:22

один диод говоришь неисправен, так ведь горят то все, ну я один пытался мерить щупальцами мультиметра он у меня отключался, затем снова горел.
И подскажите какую оптику на такие диоды взять, я так понимаю чем больше угол тем лучше для поворотников то?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 12 июл 2013, 13:53

seebox писал(а):один диод говоришь неисправен, так ведь горят то все, ну я один пытался мерить щупальцами мультиметра он у меня отключался, затем снова горел.
И подскажите какую оптику на такие диоды взять, я так понимаю чем больше угол тем лучше для поворотников то?

Да, чем больше угол тем лучше.
Раз все диоды светятся одинаково ярко, то значит менять не надо, просто разброс в параметрах светодиодов.

За это сообщение автора Бигхорн поблагодарил:
seebox (12 июл 2013, 16:31)
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 12 июл 2013, 17:35

Я могу ошибаться, но без линзы угол рассеивания у светодиода как правило и так максимальный и равняется 120 градусов. Это в теории. А на практике с линзой общая яркость светодиода немного меньше, но светящееся пятно увеличивается от яркой точки до площади самой линзы.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 12 июл 2013, 23:47

Бигхорн писал(а):Я могу ошибаться, но без линзы угол рассеивания у светодиода как правило и так максимальный и равняется 120 градусов. Это в теории. А на практике с линзой общая яркость светодиода немного меньше, но светящееся пятно увеличивается от яркой точки до площади самой линзы.

вот именно линзы мне и нужны, т.к родной рассеивающей линзы не было в комплекте, т.е диоды горят ярко но под определенным углом их можно не увидеть из-за этого.
Да и хотелось бы знать примерно схожий драйвер для этих диодов что у меня, т.к возможно будут еще две такие фары но без блоков, нужно сообразить
чем запитать эти диоды.
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Invisible_Light » 13 июл 2013, 11:44

Диоды можно запитать от стабилизатора тока (например на LM317T) на каждую последовательную ветку или все вместе взятые. Либо от стабилизатора напряжения с гашением маленького перепада в каждой ветке - последовательным резистором.
Последний способ при малых токах диодов - более предпочтителен, можно подключать большое количество веток, не зависящих друг от друга (даже если часть отключится).
Если применить единый стабилизатор тока, то при изменении количества диодов (в случае погасания) - ток в оставшихся будет сильно меняться (увеличиваться).

За это сообщение автора Invisible_Light поблагодарил:
seebox (13 июл 2013, 16:32)
Invisible_Light
Scio me nihil scire
Scio me nihil scire

Сообщений: 5486
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 884 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 13 июл 2013, 15:36

Правильнее будет поступить так как написал коллега Невидимый Свет, но это вариант для грамотного и продвинутого электронщика, которому надо распечатать этот топ или просто отдать поворотники. Это для спецов. Спецу ещё я бы поручил проверить как греются светодиоды на токе более 120 миллиампера, возможно они легко потянут 150-200 миллиампер с увеличением яркости.
Теперь вариант для чайников. Найти поиском продажу Стабилизатора Напряжения на 7 вольт постоянного тока около 0.5 Ампер и использовать параллельное питание обоих поворотников от одного стабилизатора или от двух одинаковых если так удобнее включать правый и левый в реальном автомобиле..
Но более правильный вариант для чайников найти и купить два стабилизирующих ток драйвера- на 150 мА (или 200 мА после проверки нагрева) выходного тока и на выходное напряжение 6,5-7 вольт. Входное напряжение естественно постоянное около 14.5 вольт. так можно включать каждый поворотник отдельно на любую машину.
Паять микросхемы и подбирать сопротивления, индуктивности и ёмкости для чайника очень сложно.

За это сообщение автора Бигхорн поблагодарил:
seebox (13 июл 2013, 16:30)
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Invisible_Light » 13 июл 2013, 18:30

Для "чайников" можно подсказать программку resources/file/1342 - Calc_LM317.rar для рассчёта стабилизатора напряжения или тока на примере LM317T (имеются схемы включения). Нужно рассчитать резистор и собрать.
Микросхема имеет защиту от "короткого замыкания".
Invisible_Light
Scio me nihil scire
Scio me nihil scire

Сообщений: 5486
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 884 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 28 авг 2013, 00:43

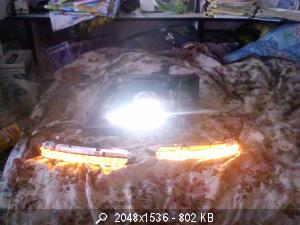

вот так светят под оптикой кстати с этими коллиматорами наколхозил, они не под эти диоды расчитаны были, но я перевернул стекляху наоборот и засветило вроде нечего, только незадача один диод вцепи спалил под экспериментами, вопрос отсутствие в цепи одного диода как-то повлияет на их долгожительность? почему спрашиваю так 11ть горят чуть ярче чем 12ть, и можно ли его чем заменить в так сказать обычном магазине радиодеталей тот что под рукой?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение ivdor » 28 авг 2013, 01:23

А можно сфоткать то, через что диоды запитаны ?

Очень похож на такой:



Если это оно, то покрутить (аккуратно, чтоб определиться с направлением вращения) ту синенькую фигнюшку с крутилкой (надпись на ней "W 103"..)

Можно замерить ток тестером (режим 10А, в разрыв цепи при отключенном питании) и сразу настроить на 200-300мА
Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..
Аватар пользователя
ivdor
Scio me nihil scire
Scio me nihil scire

Сообщений: 3849
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.
