помогите подобрать драйвер на светодиодные поворотники

Освещаем наш любимый пепелац

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 10 июл 2013, 18:45

seebox писал(а):На солнце свет диодов виден, но именно на диодах а не на хромированном отражателе, чуть позже померею. Надеюсь китайского мультиметра достаточно для провидения данной манипуляции?
Через один драйвер подключу оба поворотника

Китайского достаточно если он ток измеряет.
Через один драйвер оба поворотника только ПО ОЧЕРЕДИ, а не одновременно.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 19:02

Можно фото драйвера с обратной стороны - есть там что-нить ?
там нет нечего

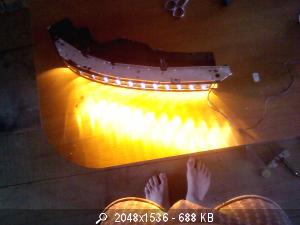

горит одна секция

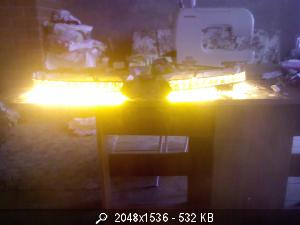

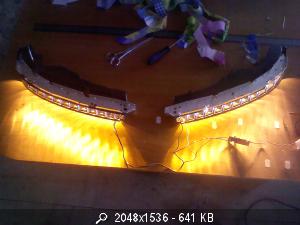

горят оба от одного драйвера, драйвер не греется



светят помоему одинаково, что в паре что без, светят то нормально не тускло, но смотря под каким углом смотреть - можно и не угледеть вовсе при определенным углом - может на самом деле дело в недостающей крышке рассеевателя, которая одевается на отрожатель?

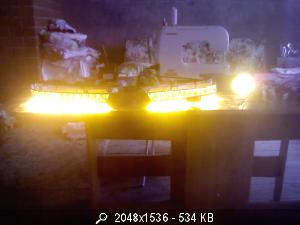

здесь свет впаре с поворотником накаливания от хеллы


чуть позже возьму мультиметр им померию чего-нить
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Cont » 10 июл 2013, 19:15

В Вашей жизни била учитенитца рускаго изыка?
Cont
Светодиод
Светодиод

Сообщений: 290
Зарегистрирован: 29 мар 2013, 19:50
Благодарил (а): 8 раз.
Поблагодарили: 8 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 19:18

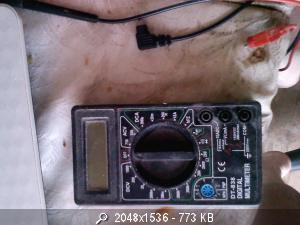

вот мой мультиметр на какое положение ставить его и на каком участке мерить, не шурум бурум я в этом, не хотелось бы чего не так замкнуть, а то обидно будет потом :twisted:
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 19:21

Cont писал(а):В Вашей жизни била учитенитца рускаго изыка?
была когда-то в школе, но я её не переваривал. Физика у меня тоже была в институте, но я там не часто бывал ::D
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Cont » 10 июл 2013, 19:31

Измерение тока через светодиоды: щупы в гнезда 10ADC X COM, переключатель в положение "DCA 10A". Для начала...
Измерение напряжения на светодиодах: щупы в гнезда (V,Омы, mA) Х COM, переключатель в положение "20V DCV".

P.S. Ток измеряется (не мериится) в точках разрыва питающей цепи светодиодов. Напряжение, - на крайних выводах цепочки светодиодов.

За это сообщение автора Cont поблагодарил:
seebox (10 июл 2013, 20:14)
Cont
Светодиод
Светодиод

Сообщений: 290
Зарегистрирован: 29 мар 2013, 19:50
Благодарил (а): 8 раз.
Поблагодарили: 8 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Cont » 10 июл 2013, 19:42

seebox писал(а): Физика у меня тоже была в институте, но я там не часто бывал ::D

Да и правильно... России не нужны специалисты на данном этапе. Главное, диплом о "высшем образовании".
Инфляция в образовании, - это чисто современной России изобретение.
100% "высшее образование" для всех.
Америка отдыхает, мы скоро такое инновационное чудо во главе с Чубайсом сотворим, с таким количеством образованных людей! Реформа образования... плять.
Будут нужны специалисты, тогда и будете учиться. :)
Cont
Светодиод
Светодиод

Сообщений: 290
Зарегистрирован: 29 мар 2013, 19:50
Благодарил (а): 8 раз.
Поблагодарили: 8 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Cont » 10 июл 2013, 20:02

seebox писал(а):заимел недавно поворотники от мерседеса

А куда поставить, не вопрос?
Главное, от мерседеса....
"Крута, чо" ::D
Cont
Светодиод
Светодиод

Сообщений: 290
Зарегистрирован: 29 мар 2013, 19:50
Благодарил (а): 8 раз.
Поблагодарили: 8 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 20:23

всё замерил с драйвера пошол дымок и аппарутура навернулась :?

о ппц пронесло постояло и снова заработало, что-то я очкую ещё что-то мерить, ну намерил 10. контакты зацепил к +и- в цепи диодной, непосредственно к диоду не кидал ибо у одного диода по 6ть ног.
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Cont » 10 июл 2013, 20:30

seebox писал(а):о ппц пронесло постояло и снова заработало, что-то я очкую ещё что-то мерить, ну намерил 10. контакты зацепил к +и- в цепи диодной, непосредственно к диоду не кидал ибо у одного диода по 6ть ног.

Поток сознания, мне недоступный. :)
Попробуйте еще раз описАть процесс.
Cont
Светодиод
Светодиод

Сообщений: 290
Зарегистрирован: 29 мар 2013, 19:50
Благодарил (а): 8 раз.
Поблагодарили: 8 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 20:40

Cont писал(а):
seebox писал(а):о ппц пронесло постояло и снова заработало, что-то я очкую ещё что-то мерить, ну намерил 10. контакты зацепил к +и- в цепи диодной, непосредственно к диоду не кидал ибо у одного диода по 6ть ног.

Поток сознания, мне недоступный. :)
Попробуйте еще раз описАть процесс.

короче кинул провода мультиметра к проводам питания диодов и драйверок начал курить, а светики потухли, к диоду не могу зацепится слишком маленькие, замыкают при попытке измерения мультиметром.

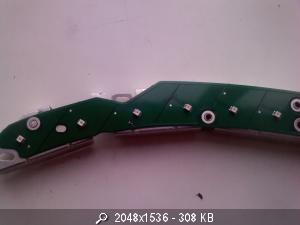

на плате они сидят вот так - они шестилапые

seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 20:49

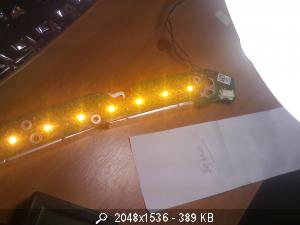

вот посветил на них из люстры


вроде видны при свете хорошо, завтра попробую потестить непосредственно при солнечным свете и включу для сравнения с диодами от тигуана (у тех родные дровишки)
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 21:50

вот такая оптика для них пойдёт?

seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 11 июл 2013, 14:50

seebox писал(а):всё замерил с драйвера пошол дымок и аппарутура навернулась :?

о ппц пронесло постояло и снова заработало, что-то я очкую ещё что-то мерить, ну намерил 10. контакты зацепил к +и- в цепи диодной, непосредственно к диоду не кидал ибо у одного диода по 6ть ног.

Провода надо правильно включать чтобы выход драйвера не коротить. В режиме измерения тока мультиметр включается в разрыв цепи питания между аккумулятором и драйвером для измерения входного тока драйвера. Между драйвером и диодами для измерения выходного тока драйвера.
В режиме измерения напряжения гнёзда другие от измерения напряжения, путать нельзя категорически. Иначе драйвер крякнет или уйдёт в защиту от коротыша.
Вольты тоже надо померить по входу и по выходу драйвера между минусом и плюсом. Провода включаем для измерения напряжения, измеряем при работающих светодиодах.
Результаты сообщаем сюда..
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 11 июл 2013, 15:43

Cont писал(а):
seebox писал(а):о ппц пронесло постояло и снова заработало, что-то я очкую ещё что-то мерить, ну намерил 10. контакты зацепил к +и- в цепи диодной, непосредственно к диоду не кидал ибо у одного диода по 6ть ног.

Поток сознания, мне недоступный. :)
Попробуйте еще раз описАть процесс.

Перевожу поток сознания. Братан коротнул драйвер по выходу, от чего погасли диоды и драйвер свалился в защиту. Потом отошёл и восстановился. Наверное мультиметр на измерение тока воткнул, а это коротыш.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.
