помогите подобрать драйвер на светодиодные поворотники

Освещаем наш любимый пепелац

помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 25 июн 2013, 13:14

заимел недавно поворотники от мерседеса, у одной полоски есть драйвер, у другой нет, реально ли подобрать драйверок на вторую полоску скажем по имеющемуся оригинальному драйверу ?
Кто в этом шарит подсказывайте что нужно. Фото более подробно выложу как придут.
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 25 июн 2013, 15:54

Для подбора драйвера надо померить на рабочей полоске какое напряжение падает на рабочих светодиодах и какой ток течёт от драйвера к диоду. От этого и подбирать драйвер или ЛМ-ку или резистор из имеющихся в магазине. Оптимально драйвер- стабилизатор тока, он стабильнее ток держит.

За это сообщение автора Бигхорн поблагодарил:
seebox (25 июн 2013, 16:18)
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 25 июн 2013, 16:17

Бигхорн писал(а):Для подбора драйвера надо померить на рабочей полоске какое напряжение падает на рабочих светодиодах и какой ток течёт от драйвера к диоду. От этого и подбирать драйвер или ЛМ-ку или резистор из имеющихся в магазине. Оптимально драйвер- стабилизатор тока, он стабильнее ток держит.
хорошо как получу померю и выложу тут

вот тут вроде есть видео с замерами на штатном драйвере http://www.youtube.com/watch?v=YiFB6QE8e3o&feature=youtu.be
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 25 июн 2013, 18:20

Видео не могу посмотреть, модем медленный. Пишите чего там намерили на видео. Может предварительно определимся с драйвером, если немцы ничего супер-мудрёного не намудрили с напряжением питания.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 26 июн 2013, 10:14

Бигхорн писал(а):Видео не могу посмотреть, модем медленный. Пишите чего там намерили на видео. Может предварительно определимся с драйвером, если немцы ничего супер-мудрёного не намудрили с напряжением питания.
на видео показано то что яркость диодов не меняется от 5v до 25v - вот и всё больше нет нечего .
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 26 июн 2013, 12:33

В машине таких перепадов нет, там от силы 13-15 вольт. Вывод из инфы на видео- драйвер исправный. Нам для решения задачи по подбору драйвера нужны ток и напряжение на реальном поворотнике.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 26 июн 2013, 13:08

Бигхорн писал(а):В машине таких перепадов нет, там от силы 13-15 вольт. Вывод из инфы на видео- драйвер исправный. Нам для решения задачи по подбору драйвера нужны ток и напряжение на реальном поворотнике.


т.е нужно будет подрубить к машине и померить?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 26 июн 2013, 14:05

К машине или к Блоку питания постоянного тока на 14.5 Вольт. Ток же нужно чем-то создать.
Обязательно через драйвер чтобы диоды не спалить.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 15:18

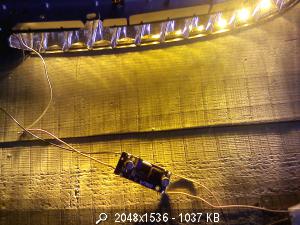

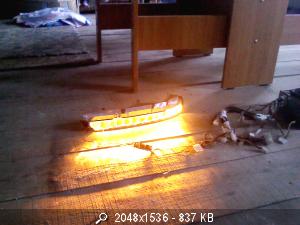

вот затестил так сказать. Драйвер оказался нештатный подобранный

теперь вопрос что-то диоды в отрожателе не особо ярко светят, это причина того что не хватает рассеевателя поверх секций отрожателя?, или дело в драйвере?


прошу учесть что камера телефона врёт в реальности не так ярко светят

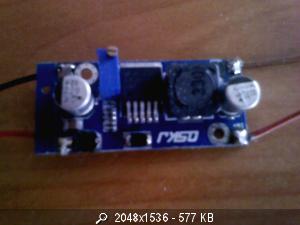

фото драйвера

так вот в чём проблема то? драйвер или нехватка оптических элементов? Подключал через компьютерный блок питания, на 5в и на 12в - яркость одинаковая. Какую оптику лутше пресмотреть для поворотника чтоб был хороший угол рассеивания?
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение dgezva » 10 июл 2013, 16:15

Что подключал?
Яркость одинаковая с чем?
Тебе же ясно посоветовали - померить ток и напряжение на готовой фаре, и из этих значений уже и плясать нужно.
Аватар пользователя
dgezva
Scio me nihil scire
Scio me nihil scire

Сообщений: 3592
Зарегистрирован: 03 окт 2011, 11:24
Откуда: Владивосток-Николаев-Одесса-Aachen
Благодарил (а): 74 раз.
Поблагодарили: 169 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение Бигхорн » 10 июл 2013, 17:09

Факты. ТС подключал светодиодный поворотник через драйвер к двум источникам: к комповому БП к шинам +12 и +5 В.
Светит одинаково тускло.
Слово "одинаково" говорит о стабильности режима входной цепи. Уже положительно.
Слово "тускло" наводит на 2 варианта: или субъективно терпимо или очень слабо.
Вопрос, этот тусклый свет солнечным днём слабо виден или терпимо? По сравнению со среднестатистическим поворотником.
Ток конечно надо померить. Потребляемый ток должен быть скорее всего 0.2- 0.5А по входу драйвера. Что по мощности даёт 3-7 ватт.
Если меньше, то будет реально тускло.
Оптикой заводской свет диодов не испортить... особенно если она чистая со всех сторон. И лучше заводской оптику подобрать очень маловероятно, там не дураки работают.
И очень полезно включить по очереди оба поворотника от одного драйвера. Возможно яркость будет разная. Или ток может быть разный.
Бигхорн
Светодиод
Светодиод

Сообщений: 267
Зарегистрирован: 11 май 2013, 18:44
Откуда: Сахалин
Благодарил (а): 7 раз.
Поблагодарили: 11 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение ivdor » 10 июл 2013, 17:39

А "драйвер" вообще настраивался ?
Судя по всему это стандартный стаб.напряжения на lm2596. Сколько вольт на выходе, хотя бы ?
Если от 5В оно горит так же, как и от 12В, то диоды скорее всего висят параллельно - значит и настроен драйвер должен быть на 3.3-3.7 В в зависимости от диодов..

Можно фото драйвера с обратной стороны - есть там что-нить ?
Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..
Аватар пользователя
ivdor
Scio me nihil scire
Scio me nihil scire

Сообщений: 3849
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 18:13

Вопрос, этот тусклый свет солнечным днём слабо виден или терпимо? По сравнению со среднестатистическим поворотником.
Ток конечно надо померить. Потребляемый ток должен быть скорее всего 0.2- 0.5А по входу драйвера.

На солнце свет диодов виден, но именно на диодах а не на хромированном отражателе, чуть позже померею. Надеюсь китайского мультиметра достаточно для провидения данной манипуляции?
Через один драйвер подключу оба поворотника чуть позже и выложу фото как оно горит. Единственное что хочу добавить в родных фарах они вроде работают от 24в инфа не проверена,но вроде бы так.
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 18:15

Если от 5В оно горит так же, как и от 12В, то диоды скорее всего висят параллельно - значит и настроен драйвер должен быть на 3.3-3.7

del
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.

Re: помогите подобрать драйвер на светодиодные поворотники

Сообщение seebox » 10 июл 2013, 18:17

Если от 5В оно горит так же, как и от 12В, то диоды скорее всего висят параллельно - значит и настроен драйвер должен быть на 3.3-3.7

нет вроде последовательно спаяны
seebox
Прожектор
Прожектор

Сообщений: 144
Зарегистрирован: 25 июн 2013, 13:05
Благодарил (а): 16 раз.
Поблагодарили: 3 раз.
