Помогите с фарой рабочего света на скутере

Освещаем наш любимый пепелац

Re: Помогите с фарой рабочего света на скутере

Сообщение nightghost » 21 июн 2013, 05:26

Спасибо,получается XMLAWT-00-0000-000LT60E3 (300 Лм, нейтральный 5000K) (370 руб.) это тот же Cree XML T6 XMLAWT-02-0000-000LT60E3, цветовая температура - 6000-6500K.(390 руб) только цвет более теплый,а светит так же да?
nightghost
Фонарик
Фонарик

Сообщений: 13
Зарегистрирован: 17 июн 2013, 02:47
Благодарил (а): 5 раз.
Поблагодарили: 0 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение acid burn » 22 июн 2013, 11:01

Судя по маркировке цвет одинаковый у них (и там и там цветовой бин Е3, это 5000К)
acid burn
Прожектор
Прожектор

Сообщений: 171
Зарегистрирован: 09 июл 2011, 15:13
Откуда: Барнаул
Благодарил (а): 2 раз.
Поблагодарили: 10 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение nightghost » 24 июн 2013, 02:36

что означают AWT и BWT ( XMLAWT-00-0000-000 XMLBWT-00-0000-0000) что выбрать?
nightghost
Фонарик
Фонарик

Сообщений: 13
Зарегистрирован: 17 июн 2013, 02:47
Благодарил (а): 5 раз.
Поблагодарили: 0 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение ilkose » 24 июн 2013, 10:02

Спасайте даташит и посмотрите. Если вы оттенок светодиода неделями выбираете, то понятно что никакой фары делать вы не будете.
Аватар пользователя
ilkose
Scio me nihil scire
Scio me nihil scire

Сообщений: 2151
Зарегистрирован: 27 дек 2009, 22:37
Откуда: Новоалтайск
Благодарил (а): 46 раз.
Поблагодарили: 85 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение nightghost » 24 июн 2013, 17:26

Делать буду через неделю!так как скутер в другом городе...вот за неделю и нада выбрать светодиоды,драйвера,оптику и т.д.Вот помогите выбрать детали...сделать то я сделаю просто вот что выбрать вообще недоганяю...с такими светодиодами раньше дела не имел...
Вот что в магазине есть: 1) XMLAWT-00-0000-0000U2053 2) XMLAWT-00-0000-0000T5051 3)XMLAWT-00-0000-000LT40F4 (цвет холодный теплый не имеет значение)главное что бы мощный был. Какой взять?я склоняюсь ко второму варианту так как кроме цены я незнаю в чем различия,второй 200р,а первый 350.И световой поток у первых 300-320,у вторых 260-280.Это сильно заметная разница?Какой взять драйвер вот отсюда? http://www.electronshik.ru/class/drayve ... iodov-2403 Если несложно помогите.Особенно с драйвером,одного достаточно на 2 светодиода?
nightghost
Фонарик
Фонарик

Сообщений: 13
Зарегистрирован: 17 июн 2013, 02:47
Благодарил (а): 5 раз.
Поблагодарили: 0 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение George » 25 июн 2013, 01:10

nightghost писал(а):...сделать то я сделаю просто вот что выбрать вообще недоганяю...с такими светодиодами раньше дела не имел...

Если ситуация такова, то сначала нарисуй или объясни «на пальцах» свое виденье конструкции, а народ уже подскажет где недостатки и достоинства. Или можно как большинство – пару диодов спалишь(или не получишь полной мощности от светика), а потом начнешь задавать правильные вопросы, чтобы получить правильные ответы.
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1485
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение Invisible_Light » 25 июн 2013, 01:12

Диоды можете сравнить самостоятельно по даташиту http://led22.ru/pdf/XLampXM-L.pdf . На странице 5, верхний график - за 100% подставьте соответственно 300-320 или 260-280 люмен. По выбранному току - получите световой поток от диода. Для коррекции по температуре кристалла - смотрите на странице 3, нижний график.

По вашей ссылке - драйверы какие-то малотоковые... Определитесь с качеством охлаждения, прежде чем подавать большой ток (неплохо бы сначала измерять температуру при прогреве 30 мин - для полной уверенности).
Invisible_Light
Scio me nihil scire
Scio me nihil scire

Сообщений: 5445
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 877 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение George » 25 июн 2013, 01:47

Выбранные диоды оба синюшные.
Таблица сравнения
Температура среднестатистическая и может сильно колебаться, а соответственно и светоотдача.
Драйвер на 2-3А.
О конструкции выше (настоятельно рекомендую "обговорить").
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1485
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение nightghost » 25 июн 2013, 03:17

George писал(а):Выбранные диоды оба синюшные.

видимость будет плохой?
Вот в наличии еще вот такой есть XMLAWT-00-0000-000LT40F4 (Цвет.темп., К: 4500...5000,Световой поток, лм: 240...260) и XMLBWT-00-0000-000LT40E3 Но я просто боюсь что они будут менее мощные по сравнению с Т5,или я ошибаюсь?
Ну на пальцах :
Сделаю в фаре отверствие

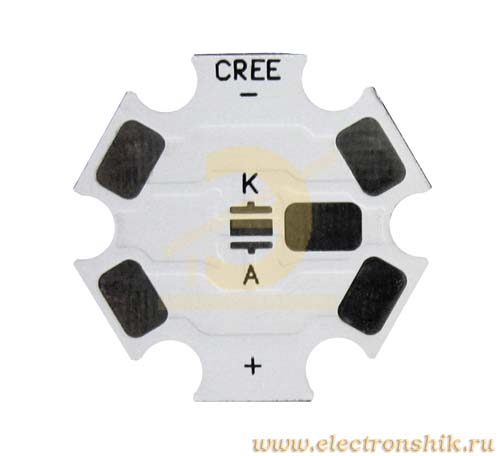

Беру 2 диода XML клею на звездыИзображение ( http://www.electronshik.ru/item/montazh ... ar-1189281 )

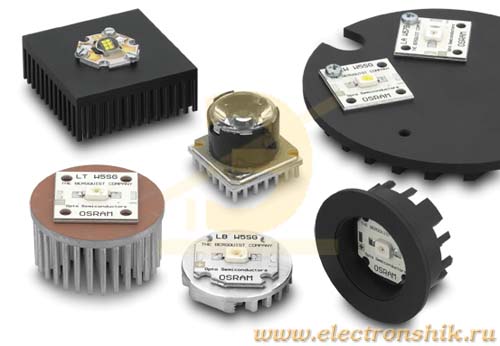

Звезду на игольчатый радиатор Изображение
( http://www.electronshik.ru/item/ick-s-3 ... -10-564592 Мощность, Вт: 13,8)
или на круглый вот такой радиатор Изображение
( http://www.electronshik.ru/item/ick-led ... -10-564581 Мощность, Вт: 10,5)
Получается диоды внутри фары,а радиаторы снаружи.С другой стороны радиатора Приклеить драйвера (драйвер не нашел).Драйвера к аккуму.
Ну и оптика для диодов на один светодиод градусов 8(как прожектор),а на второй градусов 100...
Хочу что бы драйвер с несколькими режимами был... мах(3000мА) и мин(700мА).Вопрос: так как диоды будут совсем рядом может их на один радиатор помощнее и к одному драйверу?или все-таки лучше что бы они были отдельно?
Стоковый свет на скутере метра 4 светит,так что думаю светодиоды полюбом будут в плюсе...
Хочу вот такой свет
Напишите что не так и как по-другому если?Спасибо...
nightghost
Фонарик
Фонарик

Сообщений: 13
Зарегистрирован: 17 июн 2013, 02:47
Благодарил (а): 5 раз.
Поблагодарили: 0 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение vtral » 25 июн 2013, 06:29

nightghost писал(а):Хочу вот такой свет

Нужно учитывать, что это ДАЛЬНИЙ свет, стоит только посмотреть на освещение стволов деревьев...
Получить такой свет очень не сложно. Но получить по мозгам за такой свет тоже вполне возможно, если ездить с таким по дорогам общего пользования.
Получить же нормальный БЛИЖНИЙ свет - гораздо сложнее. В кустарных условиях вообще мало реально.
Троллей игнорирую. Пусть дохнут с голода.
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 226 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение George » 25 июн 2013, 12:01

nightghost писал(а):Беру 2 диода XML клею на звезды...

Может, паяю, а не клею??? Тогда, возможно, на медную проволоку или шинку… Или еще проще купить припаянный на "звезду" диод.
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1485
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепропетровск
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение nightghost » 25 июн 2013, 13:03

George писал(а):
Но получить по мозгам за такой свет тоже вполне возможно, если ездить с таким по дорогам общего пользования.


Да все нормально)Катаю в деревне там машин не особо,а когда и встретится вот и хотелось бы сбивать свет на мин


Может, паяю, а не клею???

Да паяю)Продаются без звезды..(
А что еще не так?Драйвер вообще не знаю где взять,хочу от фонаря,так как мало места в фаре..
nightghost
Фонарик
Фонарик

Сообщений: 13
Зарегистрирован: 17 июн 2013, 02:47
Благодарил (а): 5 раз.
Поблагодарили: 0 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение dgezva » 25 июн 2013, 14:03

nightghost писал(а):А что еще не так?Драйвер вообще не знаю где взять,хочу от фонаря,так как мало места в фаре..

Априори нужно решать две задачи:
- "попасть" в фокус рефлектора, чтобы получить правильную диаграмму и, собственно - яркость,
- теплоотвод и охлаждение.
Все остальные вопросы пляшут от них.

За это сообщение автора dgezva поблагодарил:
nightghost (28 июн 2013, 13:04)
Аватар пользователя
dgezva
Scio me nihil scire
Scio me nihil scire

Сообщений: 3592
Зарегистрирован: 03 окт 2011, 11:24
Откуда: Владивосток-Николаев-Одесса-Aachen
Благодарил (а): 74 раз.
Поблагодарили: 169 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение nightghost » 28 июн 2013, 03:42

Вот такие драйвера нашел:
Управляющий драйвер по средству импульсного стабилизатора тока, предназначен для светодиодов Cree XM-L T6.
3 режима работы управляющего драйвера: высокая мощность, минимальная мощность - 50% от максимальной, стробоскоб.
Ток на выходе: до 3 А.
Поддерживаемое входное напряжение: 6 -18 В.
Диаметр платы: 22 мм.
Высота платы: 14 мм.
Вес: 10 г.
Это походу http://alled.ru/ld-11-cree-xml-6-18-3000-ma.html#1
Светодиоды беру XMLAWT-00-0000-0000T6053-STAR
На форуме пишут об этом драйвере что при максимальной мощности они сгорают,возможно ли сделать чтобы на выходе он давал меньше 3А?для перестраховки.Продавцы советуют отогнуть катушку на 90 градусов и на поверхность микросхем наклеить радиатор теплопроводным силиконом.
К этому драйверу можна 2 светодиода припаять или по-одному на каждый?
Стоит ли к драйверу отдельный радиатор взять или на тот приклеить что и светодиод?
nightghost
Фонарик
Фонарик

Сообщений: 13
Зарегистрирован: 17 июн 2013, 02:47
Благодарил (а): 5 раз.
Поблагодарили: 0 раз.

Re: Помогите с фарой рабочего света на скутере

Сообщение ALEX26rus » 28 июн 2013, 14:11

nightghost писал(а):На форуме пишут об этом драйвере что при максимальной мощности они сгорают,возможно ли сделать чтобы на выходе он давал меньше 3А?для перестраховки.

С чего бы это??? Уж сколько фонарей я на них сделал... Тьфу-тьфу ни один не сгорел. Но и 3А ни один не выдавал, 2.5-2.8 мах. И с доп. радиатором не заморачивался, впихнул в фонарь и всё. Большинство фонарных драйверов работают на больших температурах...
Ну если хочешь?! то приклей. Хуже не будет.
Один диод-один драйвер.
Аватар пользователя
ALEX26rus
Прожектор
Прожектор

Сообщений: 194
Зарегистрирован: 21 мар 2012, 02:09
Откуда: Кисловодск
Благодарил (а): 6 раз.
Поблагодарили: 8 раз.
