Re: Автолюстра

Сообщение George » 21 фев 2013, 20:53

изобретатель писал(а):Микросхема SD42525ETR. Полевик встроенный, работает реально до 1,5мгц. Абсолютно нетребовательна к индуктивности, нормально тянет до 1А. Единственная сложность-подбор очень низкоомного резистора. Выхожу из положения медным проводом, намотанным на резистор.

Спасибо! Жаль, что пока не попробую – в мою «деревню» таких не возят. ::D
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1715
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепр
Благодарил (а): 10 раз.
Поблагодарили: 120 раз.

Re: Автолюстра

Сообщение изобретатель » 21 фев 2013, 21:12

Для меня из Неона заказывали.
Нет ничего невозможного, если хорошо подумать
http://led-str.ru
Аватар пользователя
изобретатель
Scio me nihil scire
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 416 раз.

Re: Автолюстра

Сообщение vtral » 22 фев 2013, 06:28

изобретатель писал(а): Выхожу из положения медным проводом, намотанным на резистор.

Витков сколько получается?
Вопрос по той причине, что это же индуктивность получается дополнительная, хоть и мизерная. Не окажет ли вредного влияния на стабильность работы импульсного стабилизатора?
Мне когда приходилось таким образом извращаться, на всякий случай мотал бифиллярно. Складывал провод пополам, концы припаивал к резистору, а эту складку в одну сторону уже обматывал вокруг тельца. Получалось ровно одинаковое количество витков в противоположных направлениях, с взаимной компенсацией индуктивности. Компенсация не полная разумеется, при таком упрощении, но работало всегда стабильно в моих применениях.
Троллей игнорирую. Пусть дохнут с голода.
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: Автолюстра

Сообщение изобретатель » 22 фев 2013, 07:55

Провод длиной 6см, индуктивность ничтожна, примерно на два порядка меньше рабочей. Влияние на параметры схемы не замечено.
Нет ничего невозможного, если хорошо подумать
http://led-str.ru
Аватар пользователя
изобретатель
Scio me nihil scire
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 416 раз.

Re: Автолюстра

Сообщение vtral » 22 фев 2013, 08:29

ХЗ. В молодости увлекался радиостанциями (проектировал, строил), там индуктивости в передатчиках бывали и по одному витку, на УКВ...

В импульсных схемах циркулирует высокая мощность в виде очень широкого спектра частот. Посему лично я очкую немного в этом плане, и стараюсь вообще в автомобилях не применять импульсных питателей. А уж если применять, то использовать все доступные методы противодействия помехам и неустойчивостям.
Троллей игнорирую. Пусть дохнут с голода.
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: Автолюстра

Сообщение изобретатель » 22 фев 2013, 08:44

Передатчики другое дело, там еще то шаманство! Раньше тоже пришлось повозиться с высокочастотными делами. В данной схеме резистор на проводе достаточно разместить подальше от индуктивности. Хотел специально создать хреновые условия, крутил индуктивность рядом с проволочным резистором при контроле выходного тока и формы импульсов по осцилографу. Отрицательного влияния не замечено, так что все в порядке.
Применение импульсников в авто вполне оправдано, сильно экономятся габариты и вес конструкции при больших мощностях. Борьба с помехами для приемника- дело техники и при определенных навыках работы с ВЧ схемами задача вполне решаема. Аналоговые регуляторы вещь безпроигрышная и простая, но это удел начинающих конструкторов.
Нет ничего невозможного, если хорошо подумать
http://led-str.ru
Аватар пользователя
изобретатель
Scio me nihil scire
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 416 раз.

Re: Автолюстра

Сообщение vtral » 22 фев 2013, 09:28

изобретатель писал(а):Аналоговые регуляторы вещь безпроигрышная и простая, но это удел начинающих конструкторов.

И еще ленивых, типа меня. :)
Не охото бороться с помехами, а электричества мне не жалко, в автомобиле.

Для домашнего освещения дело другое, там эффективность на первом месте.
Троллей игнорирую. Пусть дохнут с голода.
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: Автолюстра

Сообщение изобретатель » 22 фев 2013, 10:01

Хм, представьте себе аналоговый стабилизатор на токи 5-15А :shock:
Нет ничего невозможного, если хорошо подумать
http://led-str.ru
Аватар пользователя
изобретатель
Scio me nihil scire
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 416 раз.

Re: Автолюстра

Сообщение vtral » 22 фев 2013, 10:37

изобретатель писал(а):Хм, представьте себе аналоговый стабилизатор на токи 5-15А :shock:

Зачем представлять, уже делаю. Вернее макет откатал, заказал комплектующие, через пару недель начну сборку. :)
Будет 8 каналов стабилизации до 5А...
Троллей игнорирую. Пусть дохнут с голода.
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: Автолюстра

Сообщение изобретатель » 22 фев 2013, 10:48

Как будете с теплом бороться?
Нет ничего невозможного, если хорошо подумать
http://led-str.ru
Аватар пользователя
изобретатель
Scio me nihil scire
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 416 раз.

Re: Автолюстра

Сообщение vtral » 22 фев 2013, 11:11

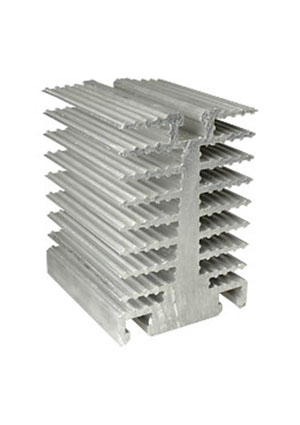

Большим радиатором, двумя. Такими:


Каждый без обдува рассеивает 80Вт. При малейшем обдуве теплорассеивание вырастает в разы. Возможности системы охлаждения для моего применения избыточны в два раза, скорее даже более. Не люблю использовать компоненты в предельных режимах...

В конкретом применении есть еще хитрости, когда закончу отчитаюсь. Но это даже не светодиоды будут. :)
Троллей игнорирую. Пусть дохнут с голода.
vtral
Scio me nihil scire
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: Автолюстра

Сообщение СергейР » 24 фев 2013, 23:57

Люди добрые, никто не делал круглую фару на шесть диодов а-ля Prolight и его китайские клоны ? При диаметре 130-150 мм и использовании стандартного радиаторного профиля с ребрами h-40 через 10мм, площадь охлаждения получится 600-700 см2 и это +/- 30W (если я из всего прочитанного здесь хоть немного понял правильно). Cree, Ledil Iris - стоит ли городушки городить ? На каком расстоянии можно будет подсветить столб ? (дизайн 6шт - принципиально).
СергейР
Фонарик
Фонарик

Сообщений: 19
Зарегистрирован: 24 фев 2013, 23:09
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.

Re: Автолюстра

Сообщение СергейР » 25 фев 2013, 23:50

М-да. Видать, не то спросил... Или не так. Ладно ответить, хоть послал бы кто-нибудь... Уйду я от вас.
СергейР
Фонарик
Фонарик

Сообщений: 19
Зарегистрирован: 24 фев 2013, 23:09
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.

Re: Автолюстра

Сообщение tag » 26 фев 2013, 00:09

Не уходи, останься :)
Круглую не делал, делал квадратную :)
Да, огород городить стОит.
Там нормально получится. Сколько до "подсветить столб"?
От задач. От оптики...
Чо делать хочем?
Рабочий заливной свет? Сцукомегабластер?
20 Вт на лампочку - это очень достойный свет может получиться...
Аватар пользователя
tag
Искра знания
Искра знания

Сообщений: 869
Зарегистрирован: 03 дек 2011, 17:09
Откуда: Пенза
Благодарил (а): 22 раз.
Поблагодарили: 76 раз.

Re: Автолюстра

Сообщение George » 26 фев 2013, 00:43

Ledil Iris крупные, можно найти и меньшего диаметра.
George
Scio me nihil scire
Scio me nihil scire

Сообщений: 1715
Зарегистрирован: 16 янв 2013, 17:06
Откуда: Днепр
Благодарил (а): 10 раз.
Поблагодарили: 120 раз.
