ТК фоткал при люминесцентном освещении - получились полосы на фото... Можно подумать, что БП светильника дает пульсации. На самом деле не так - это от ЛЛ-ламп...

За это сообщение автора zirconvz поблагодарил:

poraboloid (21 июл 2013, 01:36)

Эх, подсадил меня коллега на светодиоды Он себе светодиодное освещение аквариума хотел сделать, а я начал разбираться, что как и куда С декабря читал этот замечательный форум. Когда начал ремонт на кухне - процесс внедрения светодиодного освещения, так сказать, пошел. И вот что из этого получилось:
4 шт Cree XTE последовательно + 4 шт noname китайских эмиттеров параллельно, подобранных по падению напряжения. Корпус светильника сдесь уже мелькал - самый дешевый (около 25 грн), у него еще рассеиватель с микролинзами.
Внутри светильника вот такой паучок, толщина листа 3 мм:

Сверху светильника тоже есть алюминиевая пластина толщиной около 1 мм (на нее тепло передается медными шинками) с ушами крепления и местом для вентилятора. Потом на нее же были приклеены еще 4 радиатора, на всякий случай

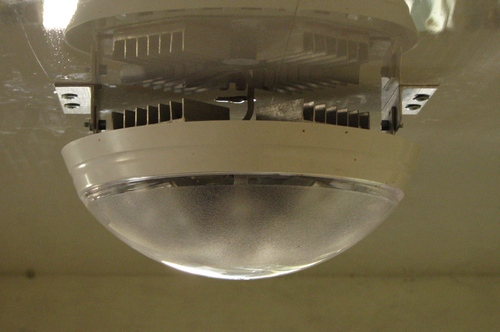

Уже на потолке:

Светит:

Как светит? Светит хорошо . Лампочка в 75 Вт отдыхает. К сожалению не получилось адекватно сфотографировать уровень освещенности, который получился, да и бардак-с еще , ремонт в процессе. Кри-шные светодиоды имеют цветовую температуру 4000, китайские 5000+, в итоге получилось то, что надо. Общее потребление не замерял, драйвер 20 Вт 1,3А.

За это сообщение автора htscooter поблагодарил:

shura-1977 (22 июл 2013, 23:39)

Нормально, вот только бы, уголки крепления к потолку развернуть полкой под светильник надо было бы.

А это чтоб была возможность снять/повесить всю конструкцию махом.

Для снять/повесить есть горизонтальные крепежные элементы.
Процедура эта не частая, а вот тем, кто смотрит на светильник, торчащие элементы крепления эстетического удовольствия вряд ли добавляют.

Начались дожди, появилось время заняться следующим светильником, на этот раз в коридор. Исходник- все та же потолочная "тарелка" с загадочным названием "Ромашка", 2х60 Вт ЛН, коридор длинный- темновато. Использовано: П-образный профиль 20х20х20мм общая длина 3 метра, 1 Ваттники китайской электронной промышленности 32 теплых и 8 холодных, для засветки потолка использовал 20 штук LG 0.5 ватта с 2 кристаллами (сразу скажу, такие больше использовать не буду, поскольку тот же LG 0.6 Ватта дает визуально больше света), 54 светодиода 5мм теплые для солярного символа в центре, драйверы (12-18)х1 Ватт- 3 штуки и конденсаторный БП для 5 мм светодиодов. Цена всего этого добра: профиль 200р, 1 ваттные светодиоды около 7$= 230р и "звезды" к ним 60р, светодиоды 0.5 Ватта =80р, светодиоды 5мм- 100р, драйверы 300р, итого= 970 рублей.
Одноваттники распаял на звезды, 0.5 ваттники на тонкий текстолит, для солярника сделал платку, на которую распаял 5мм светики. На профиль светики клеил как обычно Дон Диалом с медью (всего ушло около 3мл из шприца). Поскольку абажур выпуклый, кольца из профиля со светодиодами сделал ступенчатыми. Без стекла светят как в операционной, с абажуром свет мягкий, по ощущениям как 3 ЛН 100Вт. Замерял ток от сети- 190мА т.е. общая мощность около 43 ватт. Люксметр на уровне пола (2.7 метра потолок) показал 195 люкс под светильником, на уровне 1м от пола- 320 люкс это с матовым стеклом. Ну и немного фото.

За это сообщение автора grif66 поблагодарили: 2

butusov2 (17 сен 2013, 08:05) • shura-1977 (31 июл 2013, 18:20)

Со стеклом классно смотрится.

Только посередине что-то свастика получилась

А как устоявшийся температурный режим, замерял?

.... Начались дожди, появилось время заняться следующим светильником, на этот раз в коридор. Исходник- все та же потолочная "тарелка" с загадочным названием "Ромашка" ....

Красиво получилось, молодцом !
Для тех, у кого поменьше времени, опыта и денег хочу предложить свой опыт переделки таких " тарелок " :
- берешь " тарелку " 25 см - 100 руб., покупаешь драйвер на 6 Ватт 80-100 руб., отрезаешь от стандартной линейки 5 светиков ( одноватных) 40 руб., и через кусок подходящей алюминиевой шинки крепишь эту полоску на енту "тарелку" винтами или чем- нибудь...
Полчаса работы и светильник на 400 Люмен готов.
Если нужны фото - выложу.. Если комплекты - готов поделиться...

Температура на внешнем кольце самая высокая, через час работы 37 градусов, больше от полваттных диодов греется. Остальные кольца можно сказать холодные, около 30 градусов.
А посередине это солярный славянский символ. Такие использовали для защиты жилища от нечисти и всякого такого))), вышивали на рубахах, поясах, сарафанах...их много всяких, я выбрал такой.

За это сообщение автора grif66 поблагодарил:

IG (01 авг 2013, 10:23)

Это я в курсе. Символ очень древний. Вот только отдельные козлы его испоганили, и как теперь отмывать - хз.

"Солнцеворот" здорово получился.

ну...кто то же должен хотя бы попробовать начать))), ну а с помощью света это может получиться...

знак по истине славянский , уважуха!
светильник хорош.
Гитлеру не зачот !
